冲床模具之冲头组成与调整原理

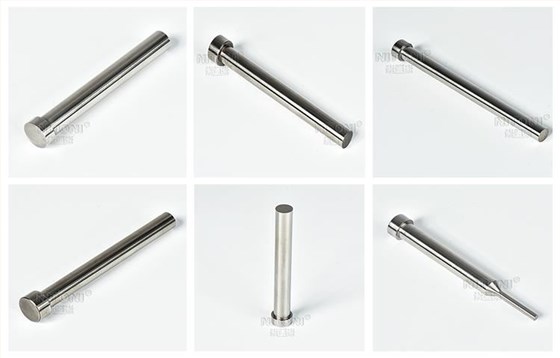

冲床冲头在冲压生产中是重要的上下往复运动模具零配件。冲床冲头结构包括：

1、依照模具外型尺寸不同的模高调整装置(Die Height Unit) 。

2、依照冲压加工时的过负荷的过负荷保护装置(Over Load Protect Unit)

3、依照减少冲头重量影响冲压加工的间隙影响的平衡器装置(Counter Blancer)

4、其他装置 ：顶料装置、模具夹持装置、模柄孔..等等。

在实际冲压生产中。冲头下侧安装的模具，直接受到冲压加工的冲压应力及其他应力(引伸、剪 断)，然而一台冲床需配合多套不同尺寸的模具使用，模高调整装置(Die Height)是冲床加工必要的配备。

冲床冲头调整原理及构造

因冲床需配和多套模具使用，因此模高调整装置是冲床加工必要的配备。在实际生产中，调整部件以螺纹型式传动，此时，模高调整部分的螺纹必须直接承受冲压加工荷重的冲击，所以螺纹的尺寸及型式制作重点，必须确保受冲击后不致产生变形，进而使模高调整装置顺畅的运转。冲头调整范围大对于冲压作业利用上是比较便利的，但是调整范围大也就是必须增加调整螺纹长度，这时就会导致冲床冲头增变形量的增加。故模高调整装置的范围必须考量模具作业便利性及调整部品的强度。

冲床冲头调整机构主要部品包含：调整马达、蜗杆蜗轮组、调整螺杆、调整螺帽等等。其传动原理：启动调整马达-转动蜗杆蜗轮组-带动调整螺杆-滑动向上(向下)移动。
