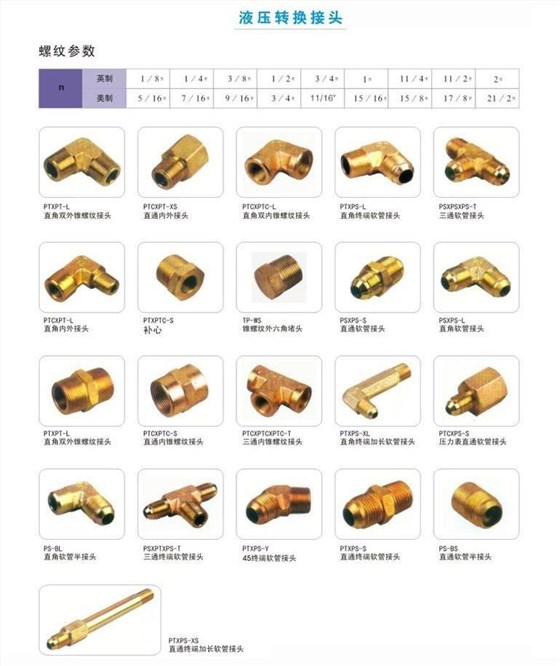

液压快速转换接头

快速接头产品介绍：

【一】、定义

模具快速接头是一种不用辅助工具仅用手直接操作就能实现管路连通或断开的链接配件。分公接头和母接头，一般是配套使用，能实现很多产品之间无缝链接。通过链接产品能快速实现管路接通且不会产生漏水漏油漏气现象。 给使用者快捷、安全、方便的操作性能。

【二】、种类及标准

本公司主要制造的模具快速接头主要以铜质与不锈钢生产，兼容的标准有：

HASCO哈斯高标准、D-M-E迪恩依标准、EOC标准、MISUMI米思米标准、STAUBLI史陶比尔标准、NITTO日东标准、PCS标准、CUMSA康索标准、MEUSBURGER模斯堡标准等)：

1、从外形标准分为：德式快速接头、美式快速接头、日式快速接头、法式快速接头等四大类型;

2、从闭合方式分为：开放式快速接头和封闭式快速接头;

3、从安全紧固分为：有安全阀的快速接头和无安全阀的快速接头;

4、从本体的角度分：180°直通型快速接头、90°弯型快速接头、135°(或45°)弯型快速接头;

5、从连接的方式分：内牙型快速接头(接外牙转换的水咀或油管)、

外牙型快速接头(接橡胶油管或铁弗龙管、波纹管)、

宝塔式快速接头(接软管用喉箍卡夹紧)

6、从用途的形式分：通水用的快速接头、通油用的快速接头、通气用的快速接头;

7、从耐压的程度分：高压型快速接头、中压型快速接头、普通型快速接头;

8、从制造的材料分：钢质快速接头、铁质快速接头、铜质快速接头、塑胶快速接头;

【三】、功用优势

快速接头的主要作用就是链接，使用快速接头链接管道能方便、快捷、省时、省力、环保、经济;

(一)多：

1、使用场合全面广泛，通水、通油、通气都可以用;

2、种类规格齐全，兼容国际各大品牌标准HASCO、DME、MISUMI、STAUBLI等;

3、产品适合塑胶模具厂、塑胶制品厂、压铸厂等企业

(二)快：

1、管路连接使用时，接头的公母配合，不再使用其他器具就能快速的链接，装卸极其方便;

2、因产品不大，运输方便快速，采购周期短;

(三)好：

1、使用时拆卸方便连接自由;

2、封闭式的可防止流体外泄，能保洁保油;

3、使用国内佛山国标铜材，质量好耐用;

4、规格兼容国际品牌，能与国外模具配件接轨;

(四)省：

1、使用快捷，省时省力省事;

2、封闭式接头能省油、经济。

【四】、使用方法及注意事项

1、接头有不同的材质做成，在适用于通水、通油、通气时，要根据使用流体的

温度、压力、腐蚀选择适合材质的接头，本公司的接头不适用水、油、气之外的流体。

2、使用时不要超过使用压力限制，以免接头公母部件配合遭到破坏。

3、不要在使用温度范围以外使用，防止造成密封材料磨损或泄漏。

4、螺纹类的安装，在安装时不要超过紧固扭矩，防止造成破损。

5、不要使用带裂缝的软管，防止造成泄漏或脱落。

6、如用于有震动、冲击的机器会造成使用的耐久性能降低。

7、使用的流体必须是经过过滤器过滤的洁净流体。

8、非专业人员请不要拆卸和修改个体的产品，这有可能导致产品故障、漏水、失灵。

9、不要过度在接头上旋转、扭曲、震动而施加压力，这有可能损坏接头并导致产品故障、漏水或失灵。

【五】、操作的要点：

本操作以左手拿母接头、右手拿公接头【下称水咀】为例

(一)、德式接头：

1、连接时：左手拿母接头，以拇指、食指、中指三指夹住母接头配合公接头的另一端(即插管、内牙或外牙的那端)，注意三指不能压住母接头上可活动的外套，右手拿水咀，左右手平衡正对时右手将水咀插入母接头，此时母接头外套会往右手水咀这边套紧，听到“嘀，咔嚓”时，接头吻合接上了。

2、拆卸时：左手的拇指、食指、中指三指夹住母接头的外套，此时要求母接头配合公接头的另一端(即插管、内牙或外牙的那端)要顶住食指连接掌心位置，三指将母接头外套往左方向收，听到“咔”声音时，水咀就自动弹出来了。

(二)、美式接头：

1、连接时：左手拿母接头，左手的拇指、食指、中指三指夹住母接头的外套，此时要求母接头配合公接头的另一端(即插管、内牙或外牙的那端)要顶住食指连接掌心位置，三指将母接头外套往左方向收，右手所持的水咀插入母接头后，将左手拇指、食指、中指所夹持的接头外套再往右方向推一下，听到“嘀”一声，公母接头就吻合好了。

2、拆卸时：左手的拇指、食指、中指三指夹住母接头的外套，此时要求母接头配合公接头的另一端(即插管、内牙或外牙的那端)要顶住食指连接掌心位置，三指将母接头外套往左方向收，听到“咔”声音时，右手将水咀往右拉出来，公母接头就分离了。

(三)、日式接头：

1、连接时：左手拿母接头，以拇指、食指、中指三指夹住母接头配合公接头的另一端(即插管、内牙或外牙的那端)，注意三指不能压住母接头上可活动的外套，右手拿水咀，左右手平衡正对时右手将水咀插入母接头，此时母接头外套会往右手水咀这边套紧，听到“嘀”时，接头吻合接上了。

2、拆卸时：左手的拇指、食指、中指三指夹住母接头的外套，此时要求母接头配合公接头的另一端(即插管、内牙或外牙的那端)要顶住食指连接掌心位置，三指将母接头外套往左方向收，听到“咔”声音时，右手将水咀往右拔出来，公母接头就分离了。

(四)、法式接头：

1、连接时：左手拿母接头，以拇指、食指、中指三指夹住母接头配合公接头的另一端(即插管、内牙或外牙的那端)，注意三指不能压住母接头上可活动的外套，右手拿水咀，左右手平衡正对时右手将水咀插入母接头，此时母接头外套的钢珠会往右手水咀里面套紧，听到“咔嚓”时，接头吻合接上了。

2、拆卸时：左手的拇指、食指、中指三指夹住母接头的外套，此时要求母接头配合公接头的另一端(即插管、内牙或外牙的那端)要顶住食指连接掌心位置，三指将母接头外套往左方向收，此时右手将水咀往外拔出，公母接头就分离了。

【六】、快速接头部分参数

1、快速接头产品工作压力：1.6Mpa~3.2Mpa。温度：-20～+230℃。

2、快速接头产品工作介质：汽油、重油、煤油、液压油、燃油、冷冻机油、水、盐水、酸性和碱性液体等。

3、快速接头产品连接方式：内螺纹、外螺纹、接软管、法兰、对焊、承插焊、板把式。

4、快速接头产品密封材料：丁晴橡胶、聚氨酯、氟橡胶、聚四氟乙烯、乙丙橡胶。

5、快速接头产品材质为：铝合金、铜、不锈钢SUS304、SUS316制成。

6、快速接头产品螺纹类型：NPT、ZG、G、BSPT、BSP、DIN259/2999(国标、美标、英标)。

7、快速接头产品通径或规格：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150。
