模具零件在工业4.0时代，已得到越来越多模具生产厂商的重视，特别是注塑、冲压、铸造等领域较为普遍。一款高质量的模具配件，就好比一套成型模具的五脏六腑，它们因此也肩负着不同的使命。那么，这里以注塑模具为例，我们一起来看看注塑模具的结构组成以及各零部件的作用：

一、成型零件

凹模(型腔)：成形塑件的表面的凹状零件。

凹模板(型腔板)：板状零件，其上有面形塑件表面的凹状轮廓。置于定模部分称作定模型腔板。置于动模部分称作动模型腔板。

型芯：成形塑件内表面的凸状零件。

侧型芯：成形塑件侧孔，侧凹或侧凸台的零件，可手动或随滑块在模内作抽拔和复位运动的型芯。

镶件：凹模或型芯有容易损坏或难以整体加工的部位时，与主体件分开制造，并嵌入主体的局部成形零件。

活动镶件：根据工艺和结构的要求，须随塑件一起出模，才能与塑件分离的成形零件。

拼块：用以拼合成凹模或型芯的若干个分别制造的成形零件，可以分别称凹模拼块，型芯拼块。

螺纹型芯：成形塑件内螺纹的成形零件，可以是活动的螺纹型芯(取出模外)或在模内作旋转动动的螺纹型芯。

螺纹型环：成形塑件外螺纹的成形零件，可以是活动的螺纹型环(整体的或拼合)或在模内作旋转运动的螺纹型环。

二、导向零件

导柱：与安装在另一半的模具上的导套(或孔)相配合，用以保证动模具开合模运动导向精度的圆柱形零件。有带头导柱和带肩导柱两种。

推板导柱：与推板导套(或孔)呈滑配合，用于脱模机构运动导向的圆柱形两种。

导套：与安装在另一半模具上的导柱相配合，用以保证动模与定模的相对位置，保证模具开合模运动导向精度的圆套形零件。有直导套和带头导套两种。

推扳导套：固定于推板上，与推板导柱呈滑配合，用于脱模机构运动导向的圆套形零件。

三、推出零件

推杆：直接推出塑件或浇注系统凝料的杆件，有圆柱头推杆、带肩推杆和扁头推杆等。圆柱头推杆可用来推顶推顶板，亦称预杆。

推管：直接推出塑件的管状零件。

推件板：直接推出塑件的板状零件。

推件环：局部或整体推出塑件的环状或盘形零件。

推杆固定板：固定推出和复位零件以及推板导套的板状零件。

推杆：支承推出和复位零件，直接传递机床推出力的板件。

连接推杆：连接推件板与推板固定板，传递推力的杆件。

拉料杆：设置在主流道的正对面，头部形状特殊，能够拉出主流道凝料的杆件，头部形状有Z形，球头形，倒锥形，菌形及圆锥头形等。

推流道板：随着开模运动，推出浇注系统凝料的板件。亦称推料板。

四、抽芯(分型)零件

斜销(斜导柱)：倾斜于分型面装配，随着模具的开闭使滑块(或凹模拼块)在模内产生往复运动的圆柱形零件。

滑块：沿导向结构运动，带动侧型芯(或凹模拼块)完成抽芯和复位动作的零件、。

侧型芯滑块：由整体材料制成的侧型芯或滑块。有时几个滑块构成模拼块，需先将其分开后，塑件才能顺利脱模。

滑块导板：与滑块的导滑面配合，起导滑作用的板件。

楔紧块：带有斜角，用于合模时锁紧滑块的零件。

弯销：随着模具的开闭，使滑块作抽芯和复位运动的矩形或方形截面的弯折零件。

斜滑块：利用斜面与模套的配合而产生滑动，兼有成形，推出和抽芯(分型)作用的凹模拼块。

斜槽导板：具有斜导槽，随着模具的开闭，使滑块随着槽作抽芯和复位运动的板状零件。

五、支承固定零件

定位座板：使定板固定在注射机的固定工作台面上的选择。

动模座板：使动模固定在注射机的移动工作台上的板件。

凹模固定板：固定凹板(型腔)的板状零件，也可称型腔固定板。

型芯固定板：固定型芯的板状零件。

模套：使镶件或拼块定位并紧固在一起的框套形结构零件，或固定凹模或型芯的框套形零件。

支承板：防止成形零件(凹模，型芯或镶件)和导向零件轴向位移，并承受成形压力的板件。

垫块： 调节模具闭合的高度，形成脱模机构所需的推出空间的块状零件。

支架：调节模具闭合高度，形成脱模机构所需的推出行程空间，并使动模固定在注射机上的“L”形块状零件，亦称模脚。

支承柱：为增强动模支承板的刚度的而设置在动模支承板和动模座板之间的，起支承作用的柱状形零件。

六、定位和限位零件

定位圈：使模具主流道与注射机喷嘴对中，决定模具在注射机上安装位置的圆环形或圆板形零件。

锥形定位件：合模时，利用相应配合的锥面，使动，定模精确定位的零件。

复位杆：固定于推杆固定板上，借助模具的闭合动作，使脱模机构复位的杆件。

限位钉：对脱模机构起支承和调整作用，并防止脱模机构在复位时受异物障碍的零件，或限制滑块抽芯后最终位置的杆件。

定距拉杆：在开模分型时，用来限制某一模板仅在限定的距离内作拉开或停止动作的杆件。

定位销：使两个或几个模板相互位置固定，防止其产生位移的圆柱形杆件。

定距拉板：在开模分型时，用来限制某一模板仅在限定的距离内拉开或停止动作的板件。

七、冷却和加热零件

冷却水嘴：用于连接橡皮管，向模内通入冷水的管件。

隔板：为改变冷却水的流向而设置在模具内冷却水通道内的金属条或板

加热板：设置由热水(油)、蒸汽或电热元件等具有加热结构的板件，用以确保模温满足塑料成形工艺要求。

隔热板：防止热量传递扩散的板件。

八、其他

浇口：直接与注射机喷嘴接触，带有主流道通道的衬套零件。

浇口镶块：为提高浇口的使用寿命，而对浇口采用可更换的耐磨金属镶件。

流道板：为开设分流道而专门设置的板件，可分为热流道板和温流道板。

二级喷嘴：由热流道板(柱)向型腔直接或间接提供进料通道的喷嘴。

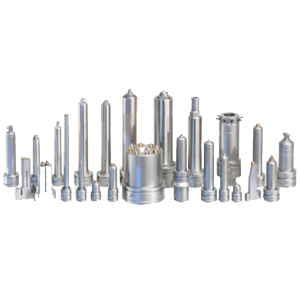

长沙市博润模具有限责任公司成立于2008年，以自主研发“NITONI“牌高精密模具配件,模具顶针,顶针司筒,冲头,导柱导套,模具标准件及各类非标准件为依托，本着“博中华之长，润全球之业”的企业精神，致力于高精密模具配件的开发、设计、生产与销售，已发展成一家集塑胶模具零配件、冲压模具零配件及压铸模具配件等产品为一体的制造生产商和出口供应商。
