几种内导柱的选用方法介绍

导柱是用于模具中与组件组合使用时，确保模具以精准的定位进行活动的导向元件。内导柱简单的说就是安装于模具内部的导柱，内导柱经常与内导套，衬套组合使用，型号有多种，作为一个模具设计师必须根据自身模具的特点来选用不同型号的内导柱。

常见的内导柱有以下几种，模具零配件制造商长沙博润粗略的介绍一下:

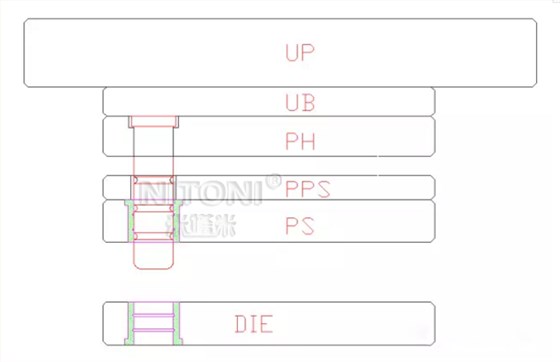

一、肩形内导柱

这种内导柱结构简单，价格便宜，广泛用于单冲模具和普通连续模中，详见下图：

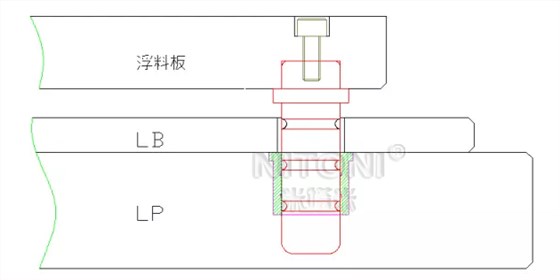

二、装卸型内导柱

这种内导柱主要用在汽车模浮料板，脱料板上。有的单冲模具或连续模中成形处内脱行程很大时，为了提高精度，也会用这种导柱。详见下图：

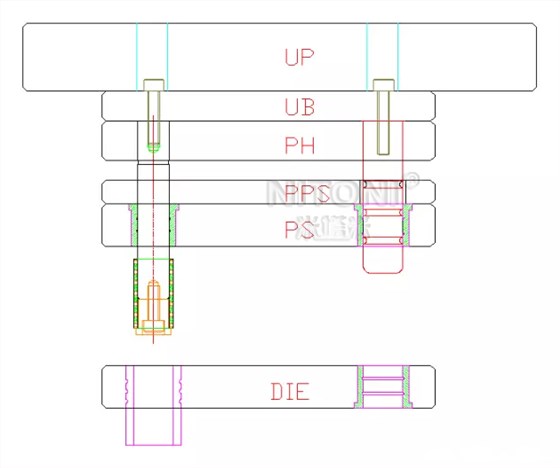

三、直杆型内导柱

这种内导柱靠螺丝固定，拆装时很方便，无须拆散模具。有两种使用方式，一种是和肩形内导柱相同的用法，一种是前端配一衬套和挡块，后一种精度高，上下模打开和合上都很轻松顺利。

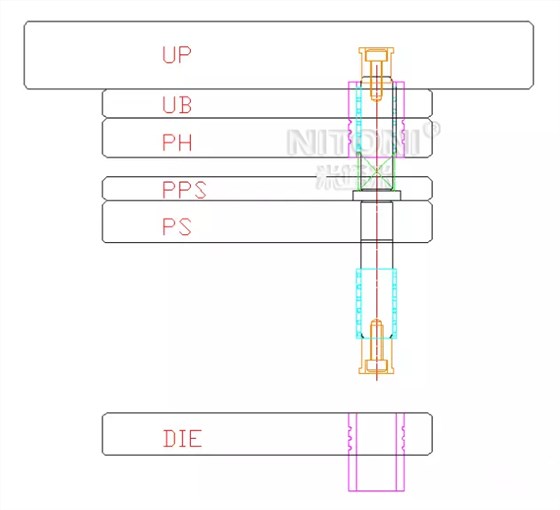

四、十字型内导柱

这种导柱固定在脱料板上，用止挡板压住即可。上下两端都配有衬套和导套，上模的导套是固定在上夹板中的。这种内导柱精度最高，拆脱料板时很方便，端子模使用得最多。使用方法见下图：

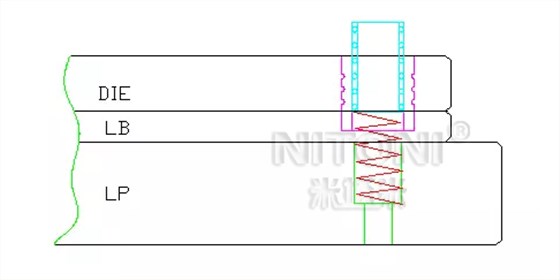

当使用行程很低的冲床时，衬套不用固定在导柱上，可以直接放在导套中，下面用线簧顶住，如下图所示：

常用的内导柱就是以上四种，注意模板上固定内导套的孔之大小，如果是肩形，装卸型和直杆型，孔一般都是和导套滑配。如果用十字型内导柱，固定板和下模板的孔一般都要比导套单边大0.08，便于首次灌胶。
